Введение
Маркировка вентиляторов Ebmpapst на первый взгляд кажется набором случайных букв и цифр. На самом же деле она строится по строгому принципу и содержит всю основную информацию о конкретном изделии. Понимание данной кодировки позволяет моментально узнать: к какому типу относится вентилятор, какого он размера, какие у него электрические параметры и т.д. Что может быть особенно важно в ситуациях, если сразу нет возможности открыть техпаспорт. Например, при подборе аналога в полевых условиях или при просмотре ассортимента интернет-магазинов в интернете🌐.
Разобраться с маркировкой помогут формальные правила и реальные примеры, речь о которых и пойдет в данной статье. Сначала рассмотрим стандартную схему обозначений и отличия у моделей с двигателями постоянного и переменного тока, а потом покажем всё на конкретных примерах из нашего каталога продукции бренда «Ebmpapst»🛒.
Из чего состоит маркировка EBMPAPST
Типичная маркировка вентилятора Ebmpapst выглядит так:
- Конструктивное семейство вентилятора (1) - первая буква, которая также отражает принадлежность модели к определенной серии исполнения (A, S, R, W и другие). Более подробно поговорим о сериях в блоке «Что означают самые распространенные буквы?».
- Характеристика двигателя (2) - первая цифра, которая в случае AC-вентиляторов отражает число полюсов двигателя (2, 4, 6 и т.д.), а в случае EC-вентиляторов отражает число контуров двигателя (1 или 3) . Также подробнее поговорим об отличии AC-вентиляторов и EC-вентиляторов в блоке «В чем разница между AC и EC в маркировке?».
- Тип электродвигателя (3) - вторая буква, которая указывает на конструктивные особенности и тип двигателя, где:
- E (однофазный двигатель с переменным током);
- G (EC-двигатель с электронным управлением);
- Бывают также S, Q и другие специальные виды.
- Диаметр крыльчатки (4) - три цифры обычно обозначают номинальный диаметр крыльчатки в миллиметрах (например, 200, 630, 800 и т.д.). Для очень больших вентиляторов могут использоваться буквенные коды (A=10, B=11, Z=12, D=13…L=19 мм).
- Код исполнения модели (5) - заключительная часть маркировки, состоящая из буквенно-цифрового кода. Этот код используется производителем для обозначения конкретной модификации вентилятора и может содержать информацию о конструктивном исполнении, варианте корпуса, электрическом подключении, направлении вращения, комплектации и других особенностях изделия. Универсальной расшифровки таких кодов не существует.
В чем разница между AC и EC в маркировке?
Главное отличие – буква двигателя и цифра после первой буквы:
- AC-вентиляторы обозначаются цифрой, равной числу полюсов двигателя (2, 4, 6 и т.д.), и буквой D (трёхфазный) или E (однофазный). Например, в коде W2E200-HK38-01 «2» – это 2-полюсный двигатель, «E» – однофазный переменный ток. Аналогично, S6D630-AR01-01 «6» – 6-полюсный, «D» – трёхфазный.
- EC-вентиляторы (электронно-коммутируемые) в коде имеют цифру «1» или «3» сразу после первой буквы. Это не число полюсов, а поколение или количество фаз приводной электроники. Например, R3G400-PI92-01 «3» означает третье поколение EC-двигателя, а «G» указывает, что это EC-мотор (Иногда встречается цифра «1» – это старые или специальные EC-дизайны.). То есть если после первой буквы стоит «G» или «1»/«3», чаще всего перед нами вентилятор с EC-двигателем.
Примеры для сравнения двигателей вентиляторов :
- S6D630-AR01-01 – цифра 6, буква D → это мощный осевой вентилятор с 6-полюсным трёхфазным двигателем (AC).
- R3G400-PI92-01 – цифра 3, буква G → это EC-центробежный вентилятор третьего поколения.
Важно не путать букву G в начале кода (как в RG148…) с буквой двигателя: здесь «R» – тип (радиальный), «G» – указывает, что вентилятор поставляется с корпусом/коллектором. Но когда «G» на месте буквы двигателя (в конце первой группы), это EC-мотор!
Практические примеры
Рассмотрим указанные модели по очереди, последовательно декодируя их маркировку. После разбора каждого кода добавим блок "Что можно определить за 10 секунд".
Пример №1: S6D630-AR01-01
- S – осевой вентилятор с защитной решеткой.
- 6 – 6-полюсный двигатель (низкие обороты).
- D – трёхфазный переменный ток.
- 630 – диаметр рабочего колеса 630 мм.
- AR01 – код исполнителя: «A» указывает на определённую линейку конструкции (HyBlade S-серия, «S» – от англ. sickle-blade), «R01» – конкретный вариант корпуса/обмотки.
- -01 – стандартная модификация.
В совокупности это гибридный вентилятор HyBlade S-серии с косообразными лопатками для промышленных систем охлаждения.
Где применяется: подобные вентиляторы применяются в промышленном охлаждении, чиллерах, больших кондиционерах и центрах обработки данных, в случаях, когда требуется 630 мм крыльчатка.
Пример №2: A6D800-AD01-01
- A – обычный осевой вентилятор (без решетки).
- 6 – 6-полюсный двигатель (низкие обороты).
- D – трёхфазный переменный ток.
- 800 – диаметр 800 мм.
- AD01 – код механики и обмотки: «A» (вариант конструкции корпуса), «D01» – ветвь исполнения.
- -01 – стандартная модификация.
В итоге - это вентилятор из серии HyBlade S, предназначенный для кондиционирования.
Где применяется: высокопроизводительные вытяжные или приточные установки, чиллеры.
Пример №3: R3G400-PI92-01
- R – радиальный вентилятор (центробежный) с одним входом всасывания, назад загнутые лопатки.
- 3 – EC-двигатель третьего поколения (обозначение EC-мотора).
- G – EC-двигатель (Electronically Commutated).
- 400 – диаметр колесного колеса 400 мм.
- PI92 – код исполнения корпуса и обмотки.
- -01 – стандартный вариант.
Согласно расшифровке из примера: R = радиальный (одноотворный, без спиральной камеры), 3 = третье поколение EC, G = EC-двигатель. Соответственно, R3G400-PI92-01 – это высокоэффективный EC-центробежный вентилятор с загнутыми назад лопатками, применяемый в приточно-вытяжных системах.
Где применяется: данную модель используют в современных системах вентиляции и кондиционирования, где важна высокая эффективность и управляемость.
Пример №4: W2E200-HK38-01
- W – осевой вентилятор с кольцом крепления (“настенный” вентилятор).
- 2 – 2-полюсный двигатель (высокие обороты).
- E – однофазный переменный ток.
- 200 – диаметр рабочего колеса 200 мм.
- HK38 – код исполнения («HK» – пересмотр конструкции, «38» – номер обмотки).
- -01 – стандартная модель.
На основании расшифровки примера можно выделить, что W = вентилятор в монтажной рамке (wall ring), 2 = 2-полюсный, E = однофазный, 200 = 200 мм, -HK38 = модификация. Да часто применяются в телекоммуникационных шкафах и электрощитах для вытяжки горячего воздуха.
Где применяется: чаще всего на стенках электрооборудования, серверных стойках, для прямой вытяжки горячего воздуха наружу.
Пример №5: RG148/1200-3633-010210
- R – радиальный вентилятор одностороннего всасывания (центробежный).
- G – вентилятор с корпусом (спиральной камерой).
- 148 – внутренний диаметр крыльчатки примерно 148 мм (серия).
- 1200 – длина статора или конкретная серия по размеру (обычно это 12,00 см узла).
- 3633 – код исполнения (механическая и электрическая конфигурация).
- 010210 – индекс модификации.
Данная маркировка – нетипична для обычных промышленных вентиляторов, она характерна для газовых вентиляторов серии “RG” Ebmpapst. Это специальный EC-центрoбежный вентилятор для горелок и котлов.
Где применяется: газовый вентилятор для горелок конденсационных котлов. Используется в отопительном и горелочном оборудовании (продуктовый код отвечает требованиям такого применения).
Пример №6: 414F (40×40×10 мм)
- 4 – рамка размера 40×40 мм.
- 14 – номинальное напряжение 24 VDC (14 → 24В по международной кодировке).
- F – серия 400F (компактный плоский вентилятор).
Код 414F соответствует серии компактных осевых вентиляторов Ebmpapst «400F». Часто такие модели упоминаются просто как «414F» без дополнительных цифр.
Где применяется: мелкое электрооборудование, серверные корпуса, системы охлаждения электроники.
Что означают самые распространенные буквы
В первую очередь, при расшифровке маркировки вентиляторов Ebmpapst следует обращать внимание на первые буквенные обозначения. Ведь, именно они позволяют определить конструктивное исполнение изделия и тип установленного двигателя еще до изучения технических характеристик.

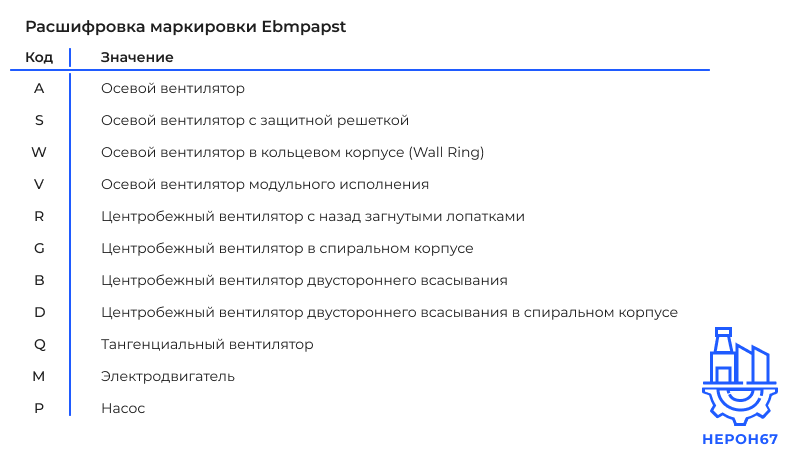

Первая буква — конструктивное семейство изделия
Первая буква маркировки указывает, к какому конструктивному типу относится изделие:
Таким образом, уже по первой букве маркировки можно определить конструктивный тип вентилятора и получить общее представление о его назначении, что значительно упрощает первичный подбор оборудования.
Вторая буква — тип электродвигателя
После цифры, обозначающей характеристику двигателя, располагается буква, определяющая тип установленного электродвигателя.
В сочетании с первой цифрой, рассматриваемая буква позволяет определить тип установленного двигателя и требования к его электропитанию, что также имеет значение при подборе аналога или замене существующего вентилятора.
Зная значения первых букв маркировки, можно уже за несколько секунд определить тип вентилятора, тип двигателя и общее назначение изделия. Однако для точного определения характеристик конкретной модели необходимо учитывать всю маркировку целиком, поскольку последующие символы содержат информацию о размере рабочего колеса, исполнении и модификации вентилятора.
Однако, следует учитывать, что на протяжении многих лет выпускались различные поколения продукции, поэтому система буквенных обозначений могла изменяться в зависимости от серии, периода производства и назначения изделия. По этой причине отдельные коды могут встречаться только в определенных линейках оборудования или отсутствовать в современных каталогах. При необходимости, точную расшифровку конкретной модели рекомендуется уточнять по официальной технической документации.
А уточнить важные моменты и приобрести оригинальную продукцию Ebmpapst можно у наших специалистов по ссылке .
Чек-лист: Как подобрать аналог
Если нужно найти замену или аналог вентилятора в другой маркировке или без нее, то стоит обратить внимание на следующие шаги:
✅Сначала уточните тип вентилятора (осевой или центробежный). Посмотрите на форму корпуса и направление потока.
✅Уточните диаметр или размеры. В зависимости от диаметра или размера подбирают подходящую к нему крыльчатку.
✅Проверьте тип двигателя и напряжение. Питание вентиляторов может быть 230 VAC или 24 VDC/48 VDC/12 VDC и т.д.
✅Обратите внимание на число полюсов (для AC) или сигналы управления (для EC): это определяет рабочие обороты и производительность вентилятора.
✅Учитывайте направление воздушного потока (осевой вытяжной или всасывающий, левое/правое вращение и т.п.).
✅Параметр производительность (Q) и напор (ΔP) являются ключевыми для подбора аналогов и должны совпадать или быть схожими с оригиналом.
✅Уточните диаметр или размеры. В зависимости от диаметра или размера подбирают подходящую к нему крыльчатку.
✅Проверьте тип двигателя и напряжение. Питание вентиляторов может быть 230 VAC или 24 VDC/48 VDC/12 VDC и т.д.
✅Обратите внимание на число полюсов (для AC) или сигналы управления (для EC): это определяет рабочие обороты и производительность вентилятора.
✅Учитывайте направление воздушного потока (осевой вытяжной или всасывающий, левое/правое вращение и т.п.).
✅Параметр производительность (Q) и напор (ΔP) являются ключевыми для подбора аналогов и должны совпадать или быть схожими с оригиналом.
Один и тот же корпус и диаметр могут иметь разные лопатки и моторы. Просто выбрать «вентилятор 630 мм 6D» недостаточно – обратите внимание на детали.
При возникновении сомнений лучше свериться с техническим описанием или обратиться к специалистам за подбором.
Частые ошибки при выборе по маркировке:
❌Покупают вентилятор только по диаметру.
⚠️Два вентилятора 630 мм могут сильно отличаться мощностью и конструкцией.
⚠️Два вентилятора 630 мм могут сильно отличаться мощностью и конструкцией.
❌Игнорируют число полюсов и тип питания.
⚠️Один 6-полюсник может работать в менее энергичном режиме, чем 4-полюсный на той же частоте.
⚠️Один 6-полюсник может работать в менее энергичном режиме, чем 4-полюсный на той же частоте.
❌Путают EC и AC кодировку.
⚠️EC-вентиляторы имеют те же первые буквы, но цифра после буквы другая (3G вместо 3D, например).
⚠️EC-вентиляторы имеют те же первые буквы, но цифра после буквы другая (3G вместо 3D, например).
❌Не учитывают форму корпуса:
⚠️Вентилятор типа R и вентилятор типа RG имеют разный формат (с корпусом/без).
⚠️Вентилятор типа R и вентилятор типа RG имеют разный формат (с корпусом/без).
❌Одинаковый диаметр, разные серии:
⚠️Например, A4D250 и A4E250 – оба 250 мм, но один однофазный, а другой трёхфазный.
⚠️Например, A4D250 и A4E250 – оба 250 мм, но один однофазный, а другой трёхфазный.
Всегда полезно сверять несколько параметров сразу.
Заключение
Понимание маркировки Ebmpapst поможет Вам быстро ориентироваться в огромном ассортименте вентиляторов. Зная ключевые буквы и цифры, вы точно определите тип, размер, двигатель и основные характеристики модели. В приведённых примерах мы разобрали как обычные осевые (A, S, W), так и центробежные (R, G) вентиляторы AC и EC.
